YP-系列膜片壓力表

YP-series patch manometer

·YP膜片壓力表適用于測量對銅和銅合金無腐蝕、無結晶、高粘度的液體或氣體的壓力。
·耐震膜片壓力表具有一般膜片壓力表的性能，同時具有抗介質脈動、沖擊載荷和耐環境振動的特性。
·耐腐膜片壓力表適用于測量有一定腐蝕性、粘度大、無結晶的液體和氣體的壓力。
·耐腐耐震膜片壓力表則兼耐腐膜片壓力表及耐震膜片壓力表二者的特性。

YP patch-pressure gauges for measuring the copper and copper alloy non-corrosive, non-crystalline, high-viscosity of liquid or gas pressure.
Seismic patch-patch-pressure gauge with a general pressure gauges the performance of medium-Pulse at the same time, environmental impact load and vibration-resistant properties.
Decay resistance patch-pressure gauges for measuring corrosive to a certain extent, viscosity, no crystallization of liquids and gases pressure.
Seismic decay resistance patch-pressure gauge, pressure gauges and decay resistance patch-patch-pressure gauges and seismic characteristics of the two.

技術參數：

型號	名稱	外型尺寸	測量范圍	精確度%
YP-100L YP-150L	膜片壓力表	圖一	0-0.06；0-0.1；0-0.16；0-0.25；0-0.4；0-0.6；0-1.0；0-1.6；；0-2.5；-0.1-0；-0.1-0.06；-0.1-0.15；-0.1-0.3；-0.1-0.5；-0.1-0.9；0.1-1.5；-0.1-2.4Mpa	±2.5 （±1.6）
YP-100F YP-150F	法蘭膜片壓力表	圖二
YP-100L-F YP-150L-F	耐腐膜片壓力表	圖一
YP-100F-F YP-150F-F	法蘭連接耐腐膜片壓力表	圖二
YP-100L-Z YP-150L-Z	耐震膜片壓力表	圖一
YP-100L-FZ YP-150L-FZ	耐腐耐震膜片壓力表	圖一
YP-100L1-F YP-150L1-F	耐腐膜片微壓表	圖一	0-1.6;0-2.5;0-4;0-6;0-10;0-16;0-25;0-40;0-60; -1.6-0;-2.5-0;-4-0;-6-0;-10-0;-16-0;-25-0;-40-0;-60-0; -0.8-0.8;-1.2-1.2;-2-2;-3-3;-5-5;-8-8;-12-12;-20-20;-30-30Kpa
YP-100F1-L YP-150F1-L	法蘭連接耐腐膜片微壓表	圖三

儀表執行標準:JB/T8624-1997
儀表外殼防護等級：IP64
耐震膜片壓力表及耐腐耐震膜片壓力表的抗工作環境性能為GB4439所規定的V.H.4級。
使用工作溫度：膜片壓力表，耐腐膜片壓力表-40～70℃。
耐震膜片壓力表，耐腐耐震膜片壓力表：灌充液為甘油時-5～55℃，
灌充液為硅油時-25～55℃。

Instruments implementation of the standards: JB/T8624-1997
Protective shell Instrument Rating: IP64
Seismic patch-pressure gauges and decay resistance of the Anti-Seismic patch-pressure gauges working environment for the GB4439 performance under the VH4 level.
The use of temperature: patch-pressure gauge, the decay resistance patch-pressure gauge -40 ~ 70 ℃.
Seismic patch-pressure gauge, the decay resistance Seismic patch-pressure gauge: irrigation for glycerin filled when -5 ~ 55 ℃,
Irrigation for the silicone oil filled at -25 ~ 55 ℃.

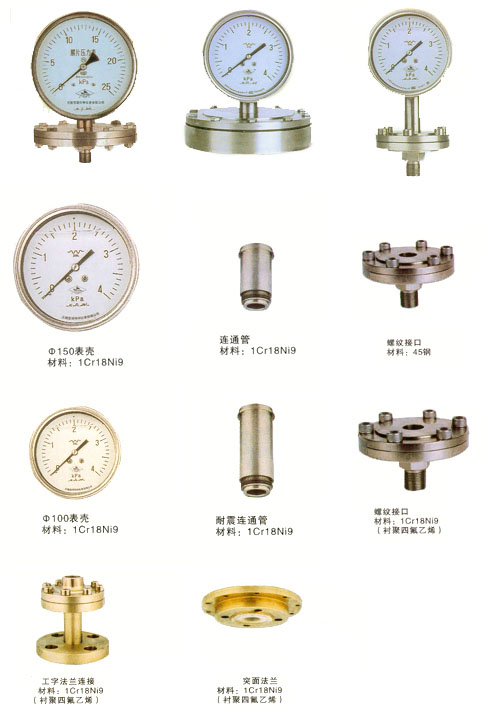

主要零件材料：

儀表名稱		膜片壓力表耐震膜片壓力表	耐腐膜片壓力表耐腐耐震膜片壓力表
零件名稱	膜片	3J1，316L	316L襯聚四氟乙烯
	外殼	1Cr18Ni9	1Cr18Ni9
	法蘭	45鋼	1Cr18Ni9，316L，襯聚四氟乙烯
	接頭	HPb59-1黃銅	1Cr18Ni9，316L，襯聚四氟乙烯

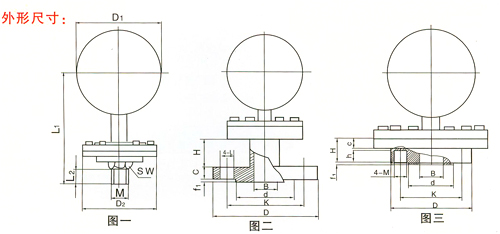

表一

型號	外形尺寸mm
	D1	D2	L1	L2	SW	M
YP-100L	110	97.5 (YP-100L1-F,YP- 150L1-F微壓:165)	135	20	27	20×1.5 (G1/2A,R1/2)
YP-100L-F
YP-100L-Z			165
YP-100L-FZ
YP-150	160		160
YP-150L-F
YP-150L-Z			190
YP-150L-FZ

表二

型號	測量上限MPa	管子通徑 DN	法蘭連接							螺孔 L
型號	測量上限MPa	管子通徑 DN	D	K	d	B	H	c	F1	螺孔 L
YP-100F YP-150F YP-100F-F YP-150-F	≤1.6	32	140	100	78	31	50	16	2	18
		40	150	110	88	38	50	16	3	18
		50	165	125	102	49	59	18	3	18
	2.5	32	140	100	78	31	50	18	2	18
		40	150	110	88	38	50	18	3	18
		50	165	125	102	49	50	20	3	18

表三

型號	測量上限 KPa	管子通徑 DN	法蘭連接							螺孔
型號	測量上限 KPa	管子通徑 DN	D	K	d	B	H	c	f1	M	H
YP-100F-F YP-150F-F	0-1.6～0-60	20	90	65	50	26	28	10	2	10	14
		25	100	75	60	33	28	10	2	10	14
		32	120	90	70	39	28	10	2	12	14
		40	130	100	80	46	28	10	3	12	14
可按化工部HG5019；HGJ45-91；一機部JB-81；國際GB911及日本JIS；美國ANSI等標準制造。

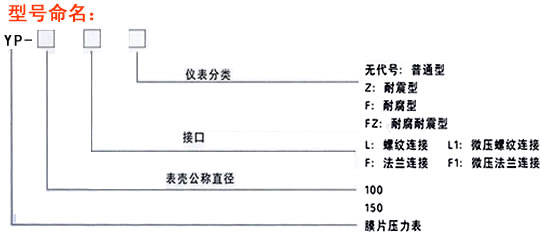

型號	名稱	型號	名稱
YP-100L	100螺紋接口膜片壓力表	YP-100F-Z	100工形法蘭耐震膜片壓力表
YP-150L	150螺紋接口膜片壓力表	YP-150F-Z	150工形法蘭耐震膜片壓力表
YP-100L-F	100螺紋接口耐腐膜片壓力表	YP-100F-FZ	100工形法蘭耐腐耐震膜片壓力表
YP-150L-F	150螺紋接口耐腐膜片壓力表	YP-150F-FZ	150工形法蘭耐腐耐震膜片壓力表
YP-100F	100工形法蘭膜片壓力表	YP-100L1-F	100螺紋接口耐腐膜片微壓表
YP-150F	150工形法蘭膜片壓力表	YP-150L1-F	150螺紋接口耐腐膜片微壓表
YP-100F-F	100工形法蘭耐腐膜片壓力表	YP-100L1-FZ	100螺紋接口耐腐耐震膜片微壓表
YP-150F-F	150工形法蘭耐腐膜片壓力表	YP-150L1-FZ	150螺紋接口耐腐耐震膜片微壓表
YP-100L-Z	100螺紋接口耐震膜片壓力表	YP-100F1-F	100法蘭連接耐腐膜片微壓表
YP-150L-Z	150螺紋接口耐震膜片壓力表	YP-150F1-F	150法蘭連接耐腐膜片微壓表
YP-100L-FZ	100螺紋接口耐腐耐震膜片壓力表	YP-100F1-FZ	100法蘭連接耐腐耐震膜片微壓表
YP-150L-FZ	150螺紋接口耐腐耐震膜片壓力表	YP-150F1-FZ	150法蘭連接耐腐耐震膜片微壓表

使用與訂貨須知：
訂貨請說明名稱、型號、測量上限，精確度等級及接口螺紋或通徑尺寸。
特殊要求請?jiān)敿?xì)說明。
